(国五)重汽20方污泥运输车(可免征)
超长质保
专业团队
全程监督
合作共赢
优惠活动:3千-3万

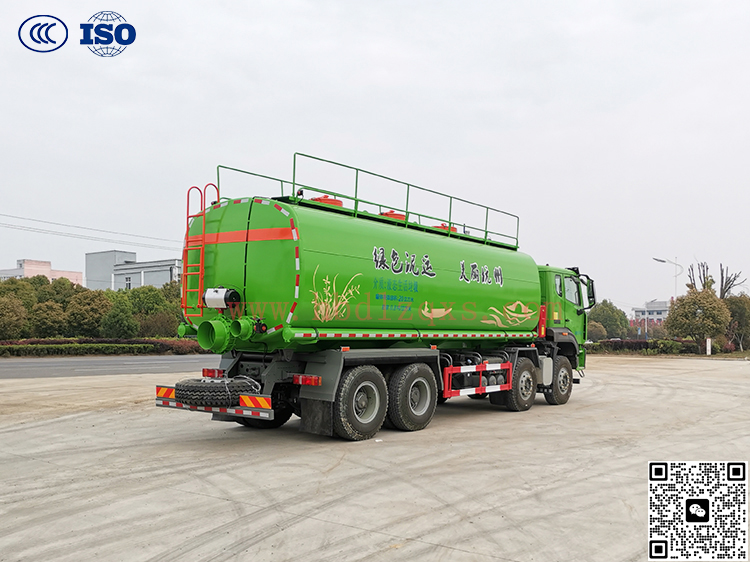

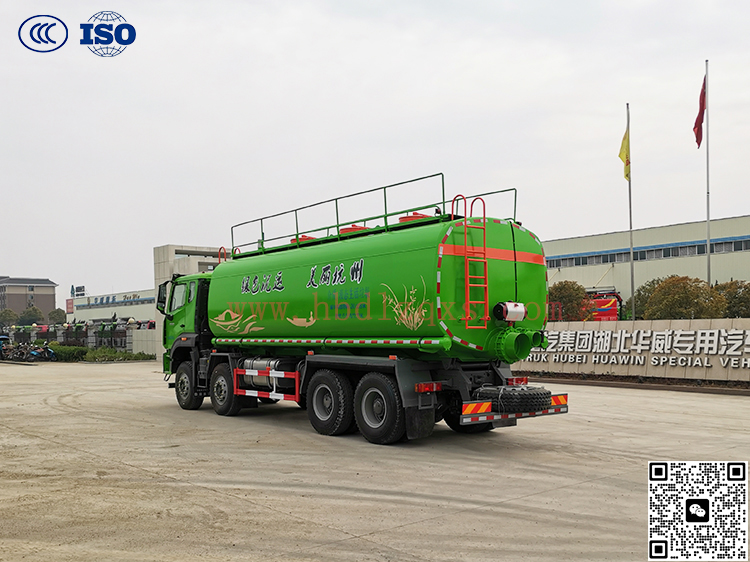

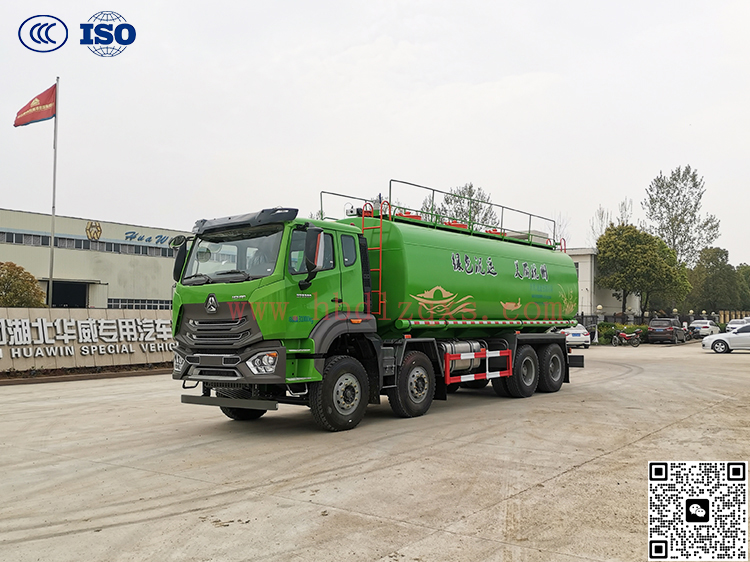

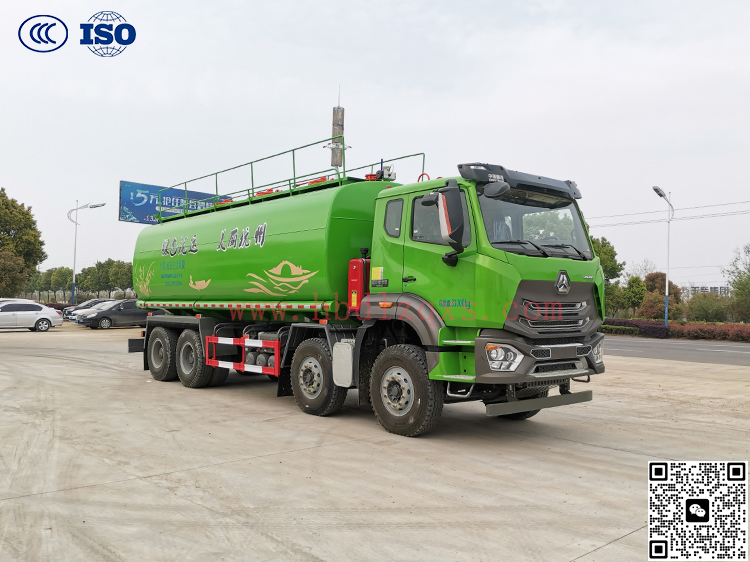

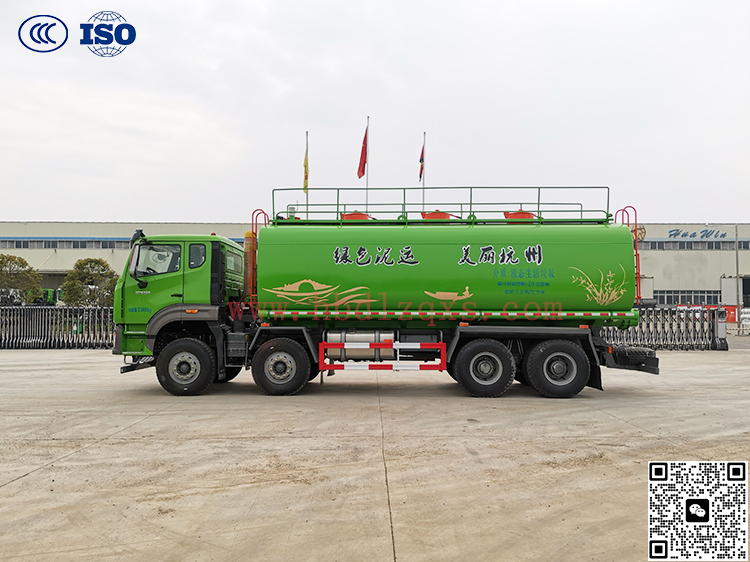

全方位产品图片
一,底盘参数
采用重汽ZZ3315N3863E1轻量化二类底盘,中国重汽平顶绿色驾驶室,曼340马力发动机(重汽MC07.34-50),153前桥,16吨后桥,重汽10档变速箱,11.00R20钢丝胎,原厂空调,电动车窗。
二,功能描述
1、罐体为圆形罐,有效容积20立方米(按公告尺寸制作);
2、罐体采用304不锈钢制作,罐体5毫米厚钢板,封头为6毫米厚;
3、采用国产多节前顶置油缸,一方面可使力点前移,油缸负载减小,工作更平稳,另一方面可避免双油缸可能出现的不平衡状态的发生;液压部分采用国内知名厂家产品;
4、进料口为液压控制开启和关闭,左右平移式罐盖,进料口设置密封圈,防止进料口关闭后臭气或污泥溢出,罐口设置2个开启盖,尺寸为1600×800mm
5、液压控制后盖开启和关闭,并采用4个插销式液压锁紧装置,并配以密封橡胶圈,另在后盖下部左右加装手动备用锁紧装置,确保污泥滴水不漏;
6、可自动和手动操作两套液压系统,方便用户操作,其中手动系统为多路阀操作,控制装、卸料操作,驾驶室内为按钮操作,自动操作系统设置互锁装置,可有效防止误操作;
7、爬梯和罐体上部平台采用防滑材料,确保安全、防滑;选装250L气压式水箱并配备水枪,以方便随时清洁罐体;
8、在罐体适当位置均按照国家标准粘贴3C(3M-2)反光标识,保险杠颜色按公告制作;
9、其余按厂家技术设计为准。
三,装料作业
(1)启动发动机,挂上取力器,油泵开始工作;
(2)确定后盖是锁紧状态;
(3)打开进料口盖,开始装料;
(4)断开取力器;直到装满后,可再挂上取力器,关闭进料口盖
四,卸料作业
(1)启动发动机,挂上取力器,油泵开始工作;
(2)打开操作面板电源开关,电源信号灯亮;
(3)将锁销的开关打到开的位置,才可以开启后盖(打开锁销之前,必须先打开手动锁紧装置);
(4)打开后盖,部份料开始卸;
(5)罐体举升,完全卸料;
(6)卸料完,罐体回落,断开取力器;
电控部份装有电气互锁装置,可以防止误操作驾驶室内控制箱控.
车辆参数
车辆型号 |
SCS5310GXWZZ |
车辆名称 |
罐式污泥运输车 |
整备质量 |
14160kg |
车辆外形尺寸 |
10000×2500×3650mm |
底盘型号 |
ZZ3315N3863E1 |
底盘品牌 |
重汽 |
驱动型式 |
8×4 |
轴距 |
1800+3800+1350mm |
发动机型号 |
MC7.34-50 340马力 |
发动机品牌 |
德国曼 |
变速箱型号 |
重汽H15710 |
档位 |
10档 |
后桥型号 |
457 |
轮胎 |
11.00R20 |
罐体有效容积 |
20 m3(24吨) |
罐体尺寸 |
6020×2250mm |
运输介质 |
固态污泥 |
介质密度 |
1.0 g/cm3 |
罐体形状 |
圆形 |
进料口尺寸 |
1600*800mm*2 |
罐体材质 |
304不锈钢/碳钢 |
罐体厚度 |
罐体4mm,封头5mm |
罐体最大举升角度 |
≦47° |
后密封圈材质 |
橡胶4162 |
